1. Produktu ievads

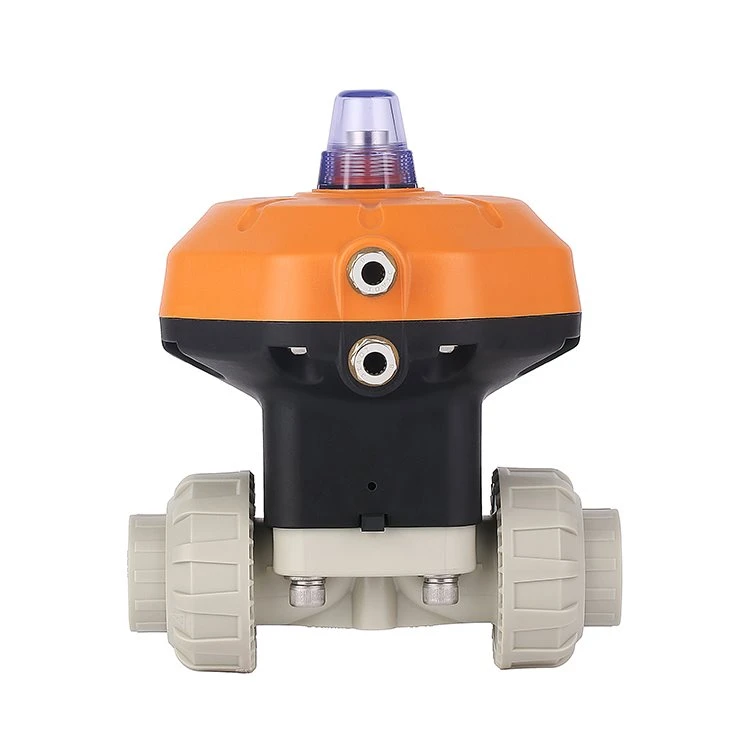

PPH pneimatisko diafragmas vārstu galvenokārt izmanto kodīgām un toksiskām vidēm. To veido PPH diafragmas vārsti un pneimatiskais izpildmehānisms. PPH diafragmas vārsts nodrošina korpusa blīvējumu, kā arī sēdekļa blīvējumu. Nav ceļu uz ārējo vidi, un tādēļ vārsts ir piemērots aseptiskiem procesiem. Kad vārsts tiek aizvērts, spiediena spilventiņš, kas atbalsta diafragmu, virzās uz korpusa blīvējuma virsmu. Spiediena plāksnei kustoties, diafragma saliecas un tiek spiesta uz leju uz sēdekļa zonu ķermeņa centrā, tādējādi slēdzot plūsmas ceļu caur ķermeni. Ķermeņa savstarpējā saistība ar spiediena plāksni neļauj pārmērīgi saspiest diafragma. Izpildmehānisma apvalks un vārsta korpuss, kura atklātā virsma ir izgatavoti no plastmasas, kas ir draudzīgāki darbnīcās ar skarbiem darba apstākļiem.
Mēs izgatavojām mūsu PPH pneimatisko diafragmas vārstu izmēru diapazonā no 1/2 collas līdz 2 collām. Savienojuma veidi var būt ligzda, atloka vai savienība. Ir pieejami diafragmas EPDM, VITON, FPM un PTFE. Kas attiecas uz diafragmas vārstu, papildus PVC mēs piedāvājam arī CPVC, PPH, PVDF.
2. Galvenās funkcijas
a. Pneimatiskais izpildmehānisms — viendarbības ar savu atsperi, to var iestatīt, lai rūpnīcā būtu aizvērts vai atvērts, lai atbilstu klientu funkcionālajām prasībām attiecībā uz izslēgšanas atiestatīšanu.
b. Savienojuma veids - ligzda, atloka vai savienojums
c. Lielisks blīvējums – Diafragma ir izgatavota no izturīga termoplastiska materiāla: EPDM, FPM vai PTFE, kas ir augstas kvalitātes, stiepjas un šļūdes materiāli. Divslāņu diafragmas var izvēlēties, ja tās tiek izmantotas skarbos darba apstākļos, ķīmiski uzlabojot vārsta ķīmisko izturību un kalpošanas laiku.
d. Draudzīga skarbai darba zonai - Pilna plastmasa (atklātā virsma)
e. Ilgs kalpošanas laiks - Izgatavots no nanoformēta materiāla ar UV, laika apstākļu izturību
f. 100 procentu pārbaude bez noplūdēm
g. Darba spiediens- PN10
h. CE sertifikāts
3. Parametrs
S/N | Materiāls | IZMĒRS | Darba temperatūra © | |||||
DN (MM) | 15 | 20 | 25 | 32 | 40 | 50 | ||
Izmērs (collas) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
DIN | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 55 grādi |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 grāds - 150 grāds | |
ANSI | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 55 grādi |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 grāds - 150 grāds | |
JIS | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 55 grādi |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 grāds - 150 grāds | |
PT | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 55 grādi |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 grāds - 150 grāds | |
KNL | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 55 grādi |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 grāds - 150 grāds | |
BSPF | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 55 grādi |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 grādi - 95 grādi | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 grāds - 150 grāds | |
Darba griezes moments (NM) | 2.00 | 2.50 | 4.00 | 5.00 | 7.50 | 10.00 | ∕ | |
Darba spiediens (psi) | 150 | 150 | 150 | 150 | 150 | 150 | ||
Piezīme: ֍ apzīmē standarta produktus @ apzīmē pēc pieprasījuma, ja ir kādas prasības, lūdzu, vēlreiz pārbaudiet Sanking komandu. N/A nozīmē nav pieejams | ||||||||
4. Pneimatiski darbināms parametrs
Pneimatiski darbināms darbības veids: DA/divkāršās darbības, NC/parasti slēgts, NĒ/parasti atvērts | ||||||
Izmērs | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
Kontroles spiediens (bārs) | 4-8 | |||||
NAMUR standarta gaisa saskarne | G1/4" | |||||
Atvēršanas cilindra tilpums L | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
Noslēdzošā cilindra tilpums L | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
Gaisa patēriņš ir atkarīgs no gaisa spiediena, slēdža gājiena, darbības apjoma un biežuma. Aprēķins ir šāds: L/min=cilindra tilpums (atvērta cilindra tilpums plus tuvu cilindra tilpums)x[pieplūdes gaisa spiediens (Kpa) * 101,3] x reizes/min. | ||||||

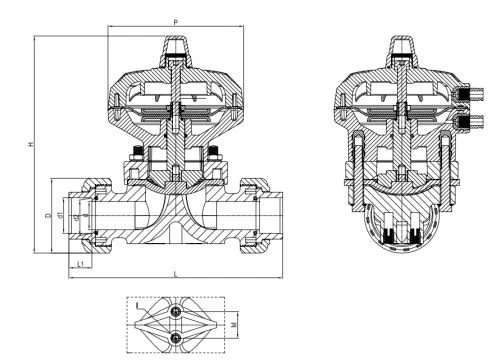

5. Izmērs (vienība: mm)
IZMĒRS | d1 | d2 | D | L1 | L | H | P | M | I | |||||||||
ANSI | DIN | JIS | CNS | ANSI | DIN | JIS | CNS | ANSI /JIS /CNS | DIN | ANSI /JIS /CNS | DIN | |||||||
1/2" | (15) | 21.54 | 20.30 | 22.40 | 22.40 | 21.23 | 20.10 | 21.73 | 21.90 | 54.00 | 22.30 | 16.00 | 142.60 | 130.00 | 175.00 | 130.00 | 13.00 | M4 |
3/4" | (20) | 26.87 | 25.30 | 26.45 | 26.40 | 26.57 | 25.10 | 26.69 | 25.90 | 63.00 | 25.50 | 19.00 | 159.00 | 146.00 | 183.00 | 130.00 | 18.00 | M5 |
1" | (25) | 33.65 | 32.30 | 32.55 | 34.50 | 33.27 | 32.10 | 31.70 | 33.90 | 73.50 | 28.60 | 22.00 | 185.20 | 172.00 | 216.50 | 153.00 | 23.00 | M5 |
1-1/4" | (32) | 42.42 | 40.30 | 38.60 | 42.50 | 42.04 | 40.10 | 37.65 | 41.90 | 84.50 | 32.00 | 26.00 | 246.00 | 234.00 | 245.00 | 153.00 | 30.00 | M8 |
1-1/2" | (40) | 48.56 | 50.30 | 48.70 | 48.60 | 48.11 | 50.10 | 47.74 | 47.90 | 98.00 | 35.00 | 32.00 | 252.00 | 246.00 | 252.00 | 153.00 | 30.00 | M8 |
2" | (50) | 60.63 | 63.30 | 60.80 | 60.60 | 60.17 | 63.10 | 59.78 | 59.90 | 118.00 | 38.00 | 287.00 | 301.00 | 193.00 | 45.00 | M8 | ||
6. Pieteikums
PPH pneimatisko darbināmo diafragmas vārstu var plaši izmantot apūdeņošanas sistēmās, ūdens apgādē, septiskajā tvertnē, notekūdeņu sistēmās, akvakultūrā, peldbaseinos, elektroniskajos pusvadītājos, farmācijas rūpniecībā, ķīmiskajā rūpniecībā, būvniecības nozarē, kalnrūpniecībā un metālu rūpniecībā, atsāļošanā, lauksaimniecībā, Pārtika un dzērieni, jauna enerģijas nozare.
7. Mūsu priekšrocība
Ir pieredzējuši uzticīgi ražošanas darbinieki.
45 gadu ražotāja pieredze un 45 gadi ārējās tirdzniecības eksporta darbībā.
Var pieņemt nelielu pasūtījumu un steidzamu pasūtījumu.
Ir uzlabots aprīkojums un vadības pieredze.
Ir neatkarīgas tiesības uz eksportu un importu.
Uzticami loģistikas pakalpojumu kooperatori.
8. Sertifikāts
Mūsu uzņēmums un produkti ir ieguvuši CE un citus nozares sertifikātus, kas var atbilst lielākajai daļai progresīvo standartu aizjūras tirgū.
9. Bieži uzdotie jautājumi
Q1: Vai esat ražotājs vai tirdzniecības uzņēmums?
A: Mēs esam profesionāls ražotājs, kas specializējas termoplastiskos vārstos un veidgabalos vairāk nekā 45 gadus.
Q2: Kā rīkoties ar defektiem?
A: Pirmkārt, mūsu produkti tiek ražoti saskaņā ar stingru kvalitātes kontroles sistēmu, un defektu līmenis būs mazāks par 0,2 procentiem.
Otrkārt, ja rodas kvalitātes traucējumi, mēs nosūtīsim aizvietotājus ar jaunu pasūtījumu mazam daudzumam. Bojātu partijas produktu gadījumā mēs tos salabosim un nosūtīsim jums atkārtoti, vai arī varam apspriest risinājumu, ieskaitot atkārtotu izsaukšanu atbilstoši reālajai situācijai.
Q3: kā ar cenu?
A: Ņemot vērā mūsu piedāvāto preču kvalitāti, mūsu cena ir saprātīga. Ja vēlaties ar mums kaulēties, mēs jums sniegsim citātu.
Q4: Vai jūs pieņemat izplatītāju/aģentu?
A: Jā. Laipni lūdzam sadarboties ar mums.
Q5: Kā kļūt par SANKING izplatītāja partneri?
A: Identificējieties ar mūsu produktiem un mūsu korporācijas kultūru, pēc tam sazinieties ar mums!
Q6: Vai ir kādas īpašas prasības SANKING izplatītāja partnerim?
A: Esiet godīgs, uzticams un smagi strādājiet, lai virzītos uz priekšu un kopā gūtu panākumus.
